Comparé à d’autres technologies de claviers, les membranes silicone permettent la réalisation de claviers économiques lorsque les membranes peuvent être produites en grandes quantités. Ces claviers sont résistants, fiables et offrent des possibilités de conceptions pratiquement illimitées.

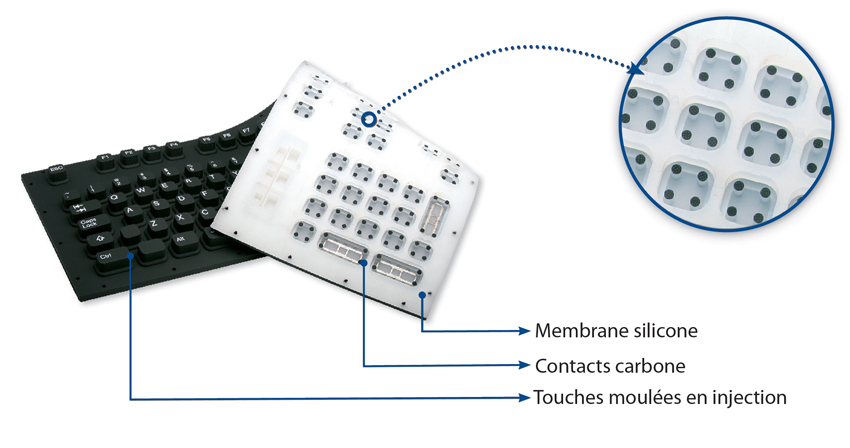

Voici les différents éléments constituant une membrane clavier (illustration source Indukey ®)

detail-membrane

On peut définir tous types de formes et de couleurs des touches. Les membranes silicone très souples sont constituées de caoutchouc de silicium sans toxines (élastomère). Elles sont fabriquées par des machines d’injection silicone réglées à une température et une pression constantes et bien définies. Un moule spécial pour chaque modèle de tapis membrane est nécessaire. Différentes technologies de claviers peuvent être élaborées, la membrane peut recouvrir une matrice de touches à microswitchs ou coupelles, mais il est également possible de placer des contacts carbone moulés dans la partie intérieure de la membrane. Dans ce cas la membrane vient recouvrir le circuit imprimé matrice équipé de contacts dorés ou en sérigraphie carbone et ce principe permet de réaliser des claviers de faible épaisseur et aussi très économiques.

Les outillages pour la réalisation des membranes claviers en silicone

Un outillage spécifique en alliage spécial doit être réalisé pour chaque nouveau clavier. Il est fabriqué par usinage en commande numérique d’un bloc de matière puis la finition est réalisée par électroérosion. Si le clavier est de petite taille, il sera possible de réaliser un moule multi-empreintes qui permettra de produire plusieurs pièces à chaque cycle d’injection.

Avantages de cette technologie membrane silicone :

  • Très bonne résistance aux agressions chimiques
  • Résistant à la saleté et étanche aux liquides
  • Bonne sensation tactile
  • Contact franc sur le circuit imprimé matrice
  • De nombreuses possibilités de conceptions pratiquement illimitées
  • Possibilité d’appliquer des vernis spéciaux (par ex. verni antibactérien)
  • Possibilité d’avoir en option des zones de plastique dur sur les touches
  • Possibilité de s’adapter facilement à une mécanique bien définie
  • Possibilité d’avoir des touches de différentes couleurs
  • Possibilité de rétro-éclairage



Claviers économiques s’ils sont produits en quantités
